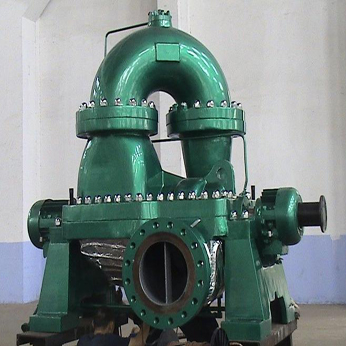

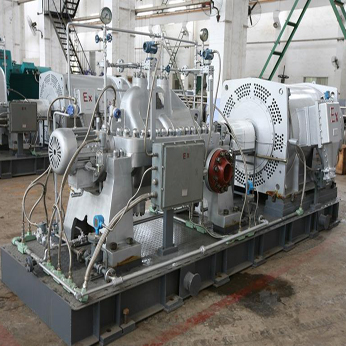

Axially Split Casing Multistage Centrifugal Pump

Product Description:

1. Performance Range of Axially Split Casing Multistage Centrifugal Pump

1) Capacity: Q up to 6000 m3/h (26400 gpm)

2) Head: H up to 1200 m (3600 feet)

3) Temperature: T up to 200 (380)

4) Speed: N 2900/1450/980rpm

5) 3500/1750/1180rpm

2. Description of Axially Split Casing Multistage Centrifugal Pump

Horizontal axially split casing, double volute multistage design. Impellers arranged in opposed groups, KSY is a double suction two stage pump for bigger capacity. KDY is multistage single suction impeller pump

for higher head, first stage double suction impeller design for low NPSH required. Removable wear rings protect the casing and impeller. The impellers are statically and dynamically balanced. The pump comply

with the API 610 specification latest edition in all technical details. Special antifriction bearings on both sides or sleeve bearings with ring or forced-feed lubrication (axial bearing as segmental thrust bearing).

3. Standard material of Axially Split Casing Multistage Centrifugal Pump

According to API 610 Eighth Edition, August, 1995.

4. Application of Axially Split Casing Multistage Centrifugal Pump

1) Oilfields and Terminals

2) Crude oil and oil product pipeline

3) Water pipelines

4) Fluid injection

5) High pressure services

6) Sea water
